LP Grafiken

LP Schaltung, 4-adriges Kabel (Häussel Farben), 50s Style:

LP Schaltung mit 4-adrigem Pickup Anschlußkabel. Rot/weiß muß isoliert werden, damit hier kein ungewollter Kontakt entstehen kann. Die Caps (Kondensatoren) sind im 50s Style angeschlossen.

LP Schaltung, braided wire (Metallgeflecht), 50s Style:

Klassisches LP Wiring mit dem Metallgeflecht Kabel, auch braided shielded wire genannt. Die Caps (Kondensatoren) sind im 50s Style angeschlossen.

LP Schaltung, 4-adriges Kabel (Häussel Farben), modern Style:

LP Schaltung mit 4-adrigem Pickup Anschlußkabel. Rot/weiß muß isoliert werden, damit hier kein ungewollter Kontakt entstehen kann. Die Caps (Kondensatoren) sind im modern Style angeschlossen.

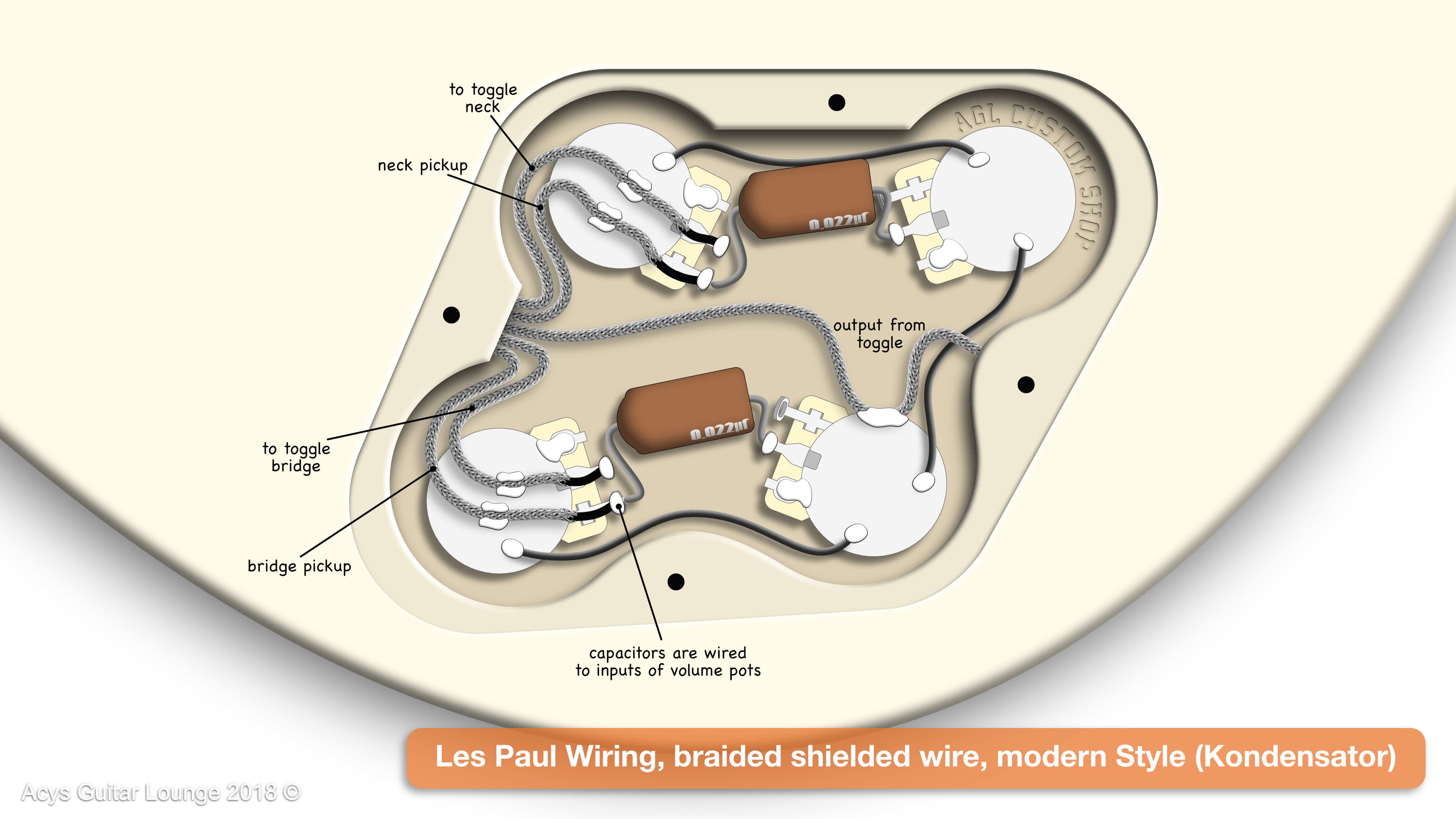

LP Schaltung, braided wire (Metallgeflecht), modern Style:

Klassisches LP Wiring mit dem Metallgeflecht Kabel, auch braided shielded wire genannt. Die Caps (Kondensatoren) sind im modern Style angeschlossen.

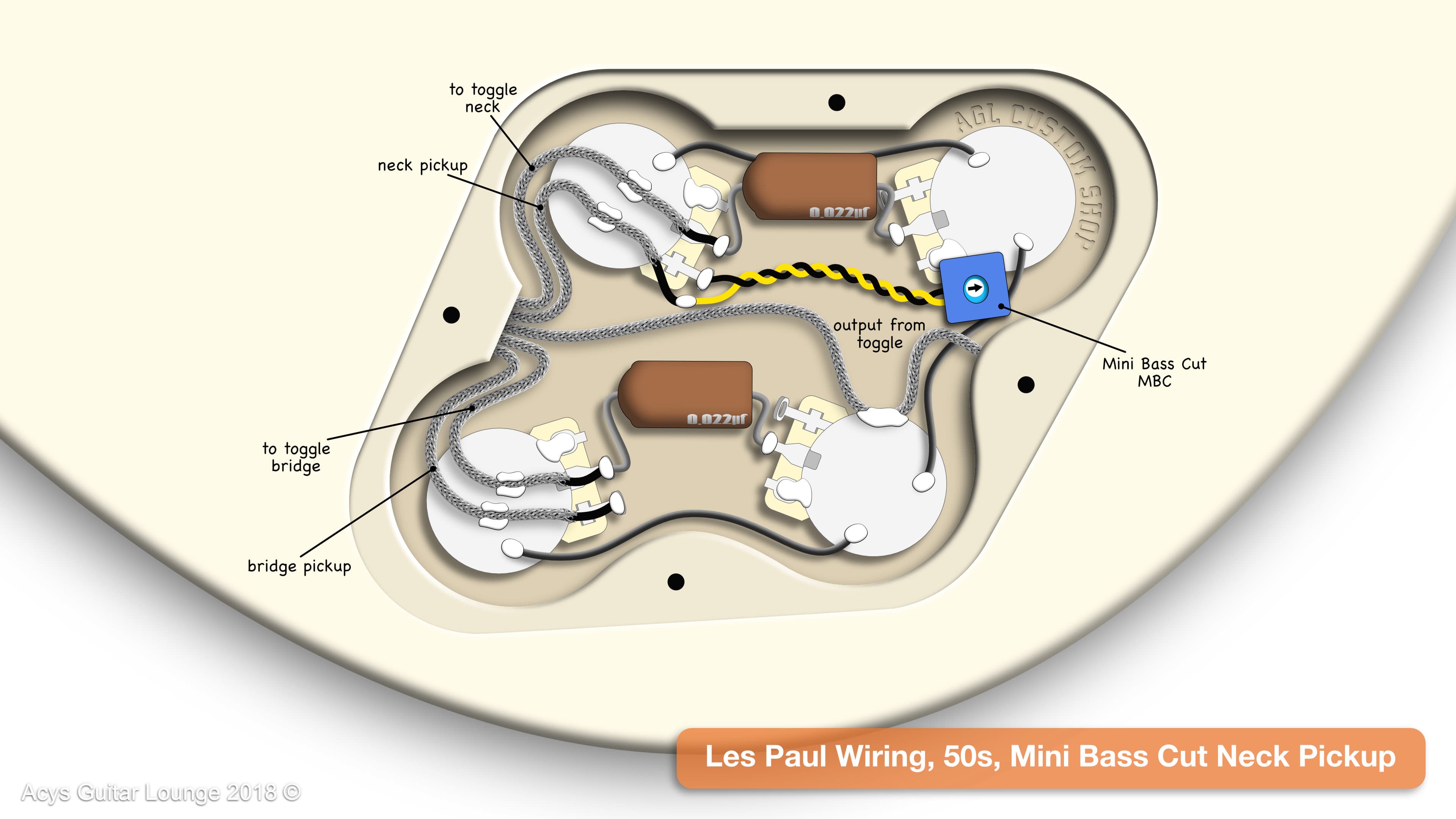

LP Schaltung, MBC (Mini Bass Cut) Neck, fixed:

LP Schaltung mit einem MBC für den Neck Pickup, der permanent am arbeiten ist.

LP Schaltung, MBC (Mini Bass Cut) Neck, schaltbar:

LP Schaltung mit einem MBC für den Neck Pickup, der per Push Poti schaltbar ist. Steht der Push Poti flach ist der MBC nicht aktiviert, die vollen Bassanteile sind im Signal des betreffenden Pickups enthalten. Wird der Push Poti und somit der MBC aktiviert, werden die Bassanteile des Pickups je nach Einstellung des Trimmpotis (des Mini Bass Cuts) reduziert.

LP Schaltung, MBC (Mini Bass Cut) Neck & Bridge, schaltbar:

LP Schaltung mit MBCs für beide Pickups, die per Push Poti schaltbar sind. Steht der Push Poti flach sind die MBCs nicht aktiviert, die vollen Bassanteile sind im Signal der beiden Pickups enthalten. Wird der Push Poti und somit die zwei MBCs aktiviert, werden die Bassanteile der Pickups je nach individueller Einstellung der Trimmpotis (der Mini Bass Cuts) reduziert.

LP Schaltung, MBC (Mini Bass Cut) Master Output, schaltbar:

LP Schaltung mit einem MBC für den gesamten Output, per Push Poti schaltbar. Steht der Push Poti flach ist der MBC nicht aktiviert, die vollen Bassanteile sind im Signal des Outputs enthalten. Wird der Push Poti und somit der MBC aktiviert, werden die Bassanteile des Outputs je nach Einstellung des Trimmpotis (des Mini Bass Cuts) reduziert.
